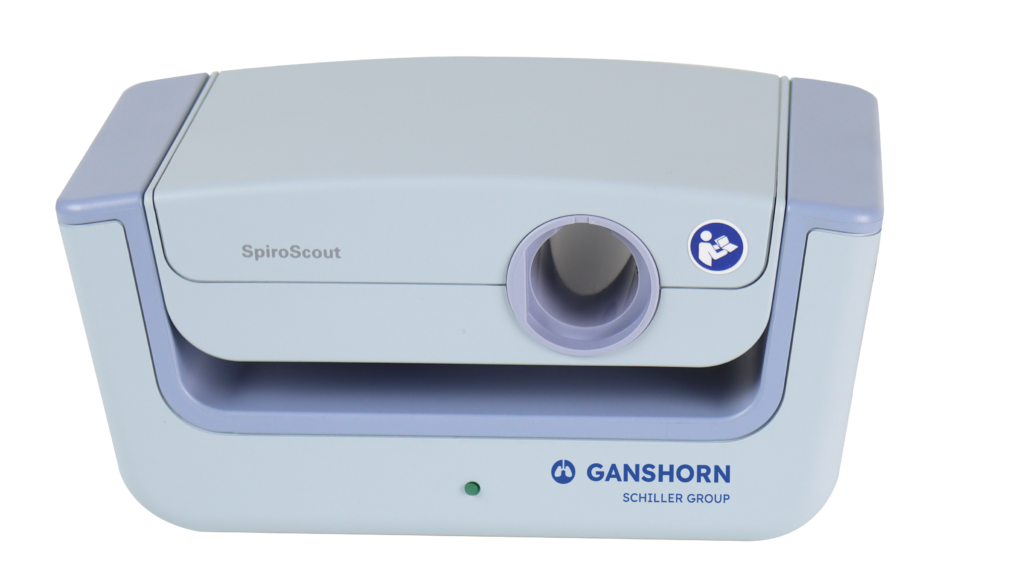

Le spiromètre de bureau à ultrasons robuste et fiable, conçu pour un usage médical quotidien.
Le SpiroScout est un spiromètre mobile et précis, reconnu depuis plus de 15 ans pour sa fiabilité. Conçu pour s’adapter à toutes les utilisations professionnelles, il convient aussi bien aux pneumologues, aux médecins généralistes qu’aux hôpitaux.
Le SpiroScout GANSHORN est la pièce maîtresse de tous les systèmes de diagnostic GANSHORN. Avec le développement de la mesure du flux par ultrasons, GANSHORN a ouvert de nouvelles perspectives pour la spirométrie et les tests de la fonction pulmonaire.
Le spiromètre SpiroScout, utilisant la technologie avancée « SharpFlow » de mesure de débit par ultrasons de GANSHORN, fonctionne comme un laboratoire complet d’analyse de la fonction pulmonaire. Il permet une détermination précise de tous les paramètres spirométriques, tels que le débit-volume, la spirométrie, les volumes pulmonaires, le VEMS , ainsi que les mesures statiques et dynamiques de la fonction pulmonaire, y compris la mesure du débit de pointe.
Le SpiroScout est le premier et le seul spiromètre au monde à mesurer simultanément la concentration du débit et du gaz, ce qui permet d’obtenir en une seule mesure des informations sur les paramètres de débit, de volume et de gaz.

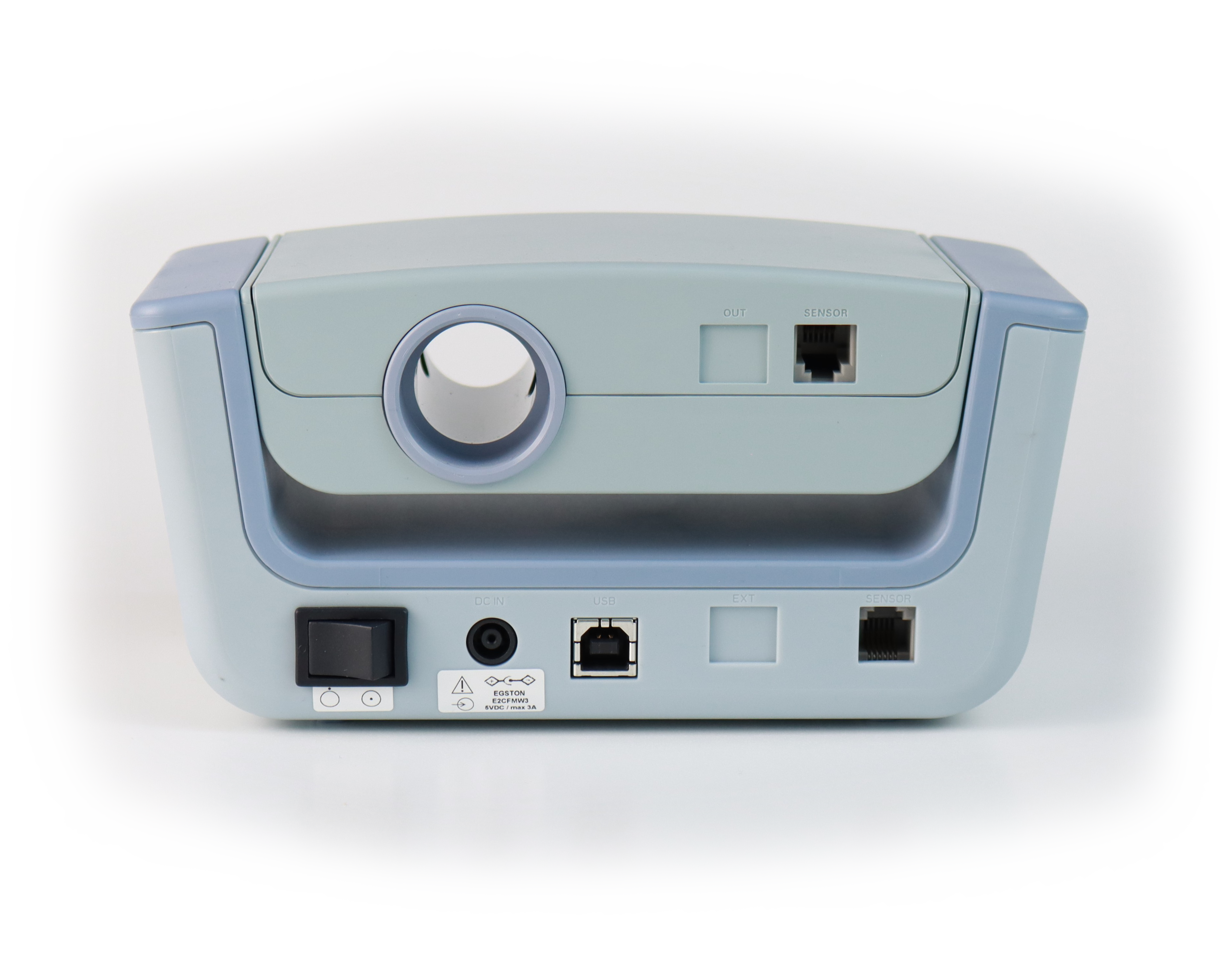

Le canal respiratoire
Port de connexion du câble à l'unité d'accueil de la base
Port de connexion mini USB (en option)
Port de connexion du câble au capteur Unité de mesure
Port de connexion USB vers un PC ou un autre appareil
Entrée d'alimentation Connecteur DC
Interrupteur d'alimentation
L'unité de détection SpiroScout
Station de base de mesure SpiroScout
Le portable mini kit est conçu pour minimiser l'encombrement lors du transport et du stockage. Extra léger, il peut être emporté presque partout, dans un sac à dos ou une valise classique, par exemple. Le kit comprend les éléments suivants :
Tablette fonctionnant sous Windows et le logiciel LFX avec ses licences correspondantes
Accessoires essentiels
Le kit portable SpiroScout, véritable laboratoire PFT de poche, est prêt à être utilisé pour des mesures en déplacement, que ce soit lors de visites à domicile , à l’extérieur ou dans de grands établissements hospitaliers. Il comprend les éléments suivants :
Le kit de station de travail Spiroscout est une station de mesure individuelle entièrement équipée. Une fois tous les appareils connectés, vous disposez de tous les outils nécessaires aux mesures de spirométrie en un seul endroit. Le kit se compose des éléments suivants :
Le kit SpiroScout Desktop est une solution plug-and-play, spécialement conçue pour garantir une utilisation efficace et optimale de la technologie GANSHORN. Il inclut les éléments suivants :
Please note that the deployment kits are pre-configured set ordering options, not a medical system each.
Le cœur des systèmes de diagnostic GANSHORN est son système de capteurs à ultrasons, basé sur la technologie précise SharpFlow.
SpiroScout, PowerCube Spiro+, PowerCube Body+ et PowerCube Diffusion+ reposent sur la technologie à ultrasons développée par GANSHORN. Cette approche garantit une détermination précise et directe de la fonction pulmonaire grâce à la mesure du temps de transit des impulsions sonores numériques. Chaque système, chaque mesure, offre une constance exemplaire en termes de précision et d’exactitude.
PFT filter system
Le SpiroDef est équipé d’une membrane respectant les normes de qualité les plus élevées, offrant une barrière mécanique efficace contre les aérosols. Il garantit une filtration fiable des aérosols, bactéries et virus, prévenant ainsi la contamination de l’appareil tout en préservant la qualité de l’air ambiant.Le SpiroDef assure un travail propre et économique tout en se distinguant par son design ergonomique. De plus, son design extra compact permet non seulement un gain d’espace, mais également une réduction de l’utilisation de plastique, contribuant ainsi à limiter les déchets. Pour installer le filtre sur le SpiroScout, un tube respiratoire permanent est requis (illustré ci-dessous)
Fits not only to all GANSHORN devices, but also most other PFT devices on the market
SpiroDef fleece with protective membrane
Comfortable lip seal
Tube respiratoire à usage unique sans ou avec filtre PFT à l'arrière
Le ScoutTube est l’embout buccal jetable du SpiroScout. Facile à utiliser et hygiénique, il suffit de le changer à chaque patient. L’utilisation du ScoutTube permet de mesurer sans résistance supplémentaire d’un filtre. Adapté à tous les âges, des enfants aux adultes, et à tous les niveaux de santé, les ScoutTubes sont perméables aux ondes ultrasoniques. Cependant, grâce à la petite taille des mailles et à leur disposition, la contamination de l’appareil est peu probable. (photo ci-dessous).
Permeable for ultrasound waves
Riffles for teeth avoid slipping
Comfortable lip seal
Respiration à volume courant
Ce type d’enregistrement de la respiration est utilisé pour les nouveau-nés et les nourrissons dont la coopération n’est pas garantie.
Rhinomanométrie
Cette analyse permet d’évaluer la cavité nasale ainsi que la fonction respiratoire du nez. Elle consiste à mesurer la pression et le débit lors de l’inhalation et de l’exhalation normales par voie nasale.

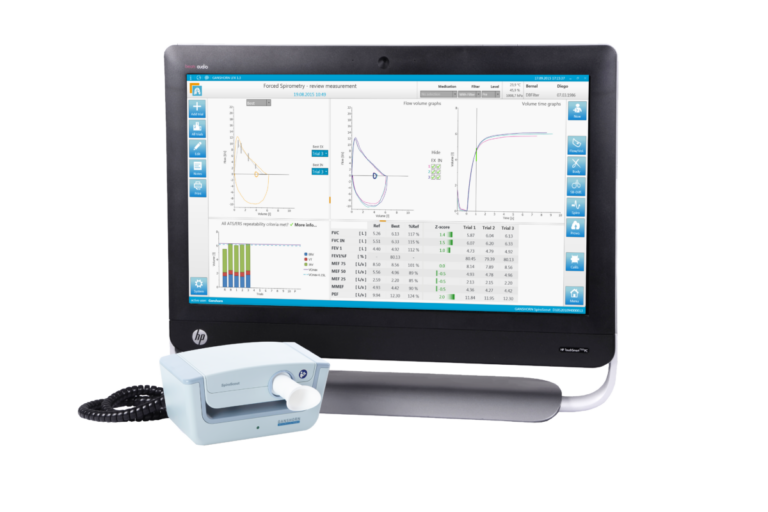

Le logiciel LFX est notre interface conviviale, conçue et développée en pensant aux utilisateurs . L’interface de gestion des patients offre tous les outils nécessaires pour effectuer chaque tâche en laboratoire, tout en restant facile à utiliser. Construit sur des technologies Windows de pointe comme .net, C et SQL, le logiciel LFX représente l’avenir du diagnostic respiratoire moderne. Il intègre un contrôle de qualité basé sur les directives ATS/ERS, accessible pendant et après les mesures.
La capnovolumétrie* est l’analyse du CO2 expiré par rapport au volume expiré.
La concentration en CO2 de l’air expiré est rapportée au volume expiré, ce qui permet de déterminer l’espace mort anatomique et l’espace mort fonctionnel des voies respiratoires. Cette méthode est indépendante de la coopération du patient et est donc particulièrement utile pour surveiller les maladies respiratoires chez les patients pédiatriques et gériatriques.
Exemples de graphiques de capnovolumétrie chez des patients atteints de BPCO de sévérité GOLD 2 et 3, et chez des patients avec et sans emphysème. Avec l’augmentation de la sévérité et de la présence d’emphysème, la phase 3 devient plus raide et la différence de pente avec la phase 2 devient plus petite, ce qui fait que le quotient s3/s2 devient plus grand. 1
* ne fonctionne qu’avec ScoutTube
| Programs | Standard | Optional |
|---|---|---|
|
Microsoft SQL / MySQL |
|
|
|
Worklist |
|
|
|
Licence multi-utilisateurs |
|
|
|
DICOM/ GDT/ HL7 |
|
|
|
Liste de travail |
|
|
| Features | Standard | Optional |
|---|---|---|
|
Spirométrie lente |
|
|
|
Spirométrie forcée |
|
|
|
Provocation |
|
|
|
Rhinomanométrie |
|
|
|
Mesure avec filtre |
|
|
|
Analyse de la respiration à volume courant |
|
|
|
Capnovolumétrie |
|
|
1 Klütsch et al.: Wertigkeit der Ultraschall-Kapnovolumetrie in der Differentialdiagnose von obstruktiven Atemwegserkrankungen in der klinischen Praxis, TU Munich, Munich
